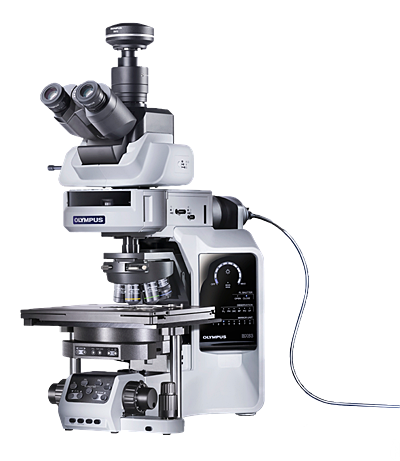

Olympus BX63 — полностью моторизованный прямой микроскоп, который особенно силён в флуоресцентной микроскопии благодаря стабильной механике, точному Z‑приводу и возможности автоматизировать многомерные протоколы. В экспериментах с высоким разрешением «качество» складывается не только из объектива и камеры: решают фильтры, стабильность света, контроль фотоблеклости и повторяемость переключений между каналами — и именно эти элементы в BX63 можно выстроить в единую систему.
Эта статья поможет понять, как устроены флуоресцентные контуры BX63, какие кубы и фильтры обычно используют, как настраивать интенсивность и защищать образцы, а также как моторизация (турели, затворы, автофокус) повышает разрешение и воспроизводимость в реальных протоколах — от иммунофлуоресценции до съёмки живых клеток.
Перечень доступных флуоресцентных кубов и фильтров
В BX63 флуоресцентная микроскопия чаще всего реализуется через набор «флуоресцентных кубов» (mirror units): внутри каждого куба находятся ключевые элементы спектрального разделения. По сути куб задаёт канал: какие длины волн возбуждают, какие отражаются/проходят и какой диапазон эмиссии регистрируется камерой/глазом.
Из чего состоит флуоресцентный куб
- Возбуждающий фильтр (excitation): отсекает лишний свет и оставляет нужный диапазон для возбуждения красителя.
- Дихроичное зеркало (dichroic beamsplitter): направляет возбуждение на образец и пропускает эмиссию к детектору.
- Эмиссионный фильтр (emission): выделяет полезный сигнал и отсекает остатки возбуждающего света.
Типовые наборы фильтров по красителям (самые частые «рабочие» каналы)
- DAPI/Hoechst (синий): ядра, ДНК‑метки.
- FITC/Alexa Fluor 488 (зелёный): антитела, метки белков, репортеры.
- TRITC/Texas Red/Cy3 (оранжево‑красный): вторичные антитела, мембраны, структуры цитоскелета.
- Cy5/Alexa Fluor 647 (дальний красный): низкий фон, многоканальные панели.
Как выбирать кубы «правильно»
- Подбирайте куб под конкретный краситель, а не «приблизительно по цвету»: даже небольшое смещение полос пропускания может резко снизить сигнал.
- Для многоканальных панелей избегайте перекрытий: чем круче границы фильтра (steep cut‑off), тем меньше паразитного «перетекания» сигналов.
- Если планируете количественную флуоресценцию, отдавайте приоритет стабильным и повторяемым фильтр‑набором, а также фиксируйте одинаковые экспозиции и усиление камеры.
Настройка интенсивности света и защита от фотовыцветания
Высокое разрешение во флуоресценции требует баланса: достаточно фотонов, чтобы увидеть структуру, но не настолько много, чтобы «сжечь» образец или убить живую клетку. На BX63 настройка света обычно строится на комбинации регулировки источника, ND‑фильтров/аттенюаторов, экспозиции и работы затвора.
Как регулировать интенсивность так, чтобы не терять детали
- Сначала выбирайте чувствительность детектора (камера, gain) и экспозицию, затем уже поднимайте мощность возбуждения.
- Используйте нейтральные фильтры (ND) или моторизованный аттенюатор, чтобы тонко дозировать поток света, особенно при time‑lapse.
- Для каждого канала создайте отдельный «профиль» (интенсивность + экспозиция), потому что яркость красителей и чувствительность камеры различаются.
Практические приёмы против фотоблеклости (photobleaching)
- Закрывайте затвор между кадрами: образец не должен получать свет «вхолостую», пока вы перестраиваете кадр или меняете канал.
- Снижайте дозу, а не «вытягивайте» контраст светом: лучше чуть увеличить экспозицию и использовать более чувствительную камеру, чем светить сильнее.
- Используйте антифейдинг‑среды и правильные монтажные среды для фиксированных препаратов.
- Для живых клеток уменьшайте частоту кадров и выбирайте минимально необходимое число каналов.
Почему это влияет на разрешение
Фотовыцветание и фототоксичность не только уменьшают сигнал — они меняют образец. В результате «разрешение» падает не потому, что оптика плохая, а потому что структура деградирует или сигнал становится неравномерным по времени.
Моторизованная смена фильтров и автофокус: скорость и воспроизводимость
Одна из сильных сторон BX63 — моторизация ключевых узлов, которая делает мультиканальные и многомерные эксперименты повторяемыми.
Моторизованная смена фильтров
- Моторизованная турель фильтр‑кубов позволяет быстро и точно переключать каналы по сценарию.
- Позиции фиксируются и повторяются: меньше ошибок «не тот куб», меньше дрейфа параметров между экспериментами.
- Можно заранее настроить порядок каналов, задержки, экспозиции и синхронизировать их с затвором и камерой.
Автоматическая фокусировка и моторизованный Z
BX63 использует точный моторизованный Z‑привод, что особенно полезно для:
- Z‑стэков и 3D‑реконструкций (тонкий шаг по Z).
- Мультипойнт‑съёмки (каждая точка может иметь свой уровень фокуса).
- Компенсации микродрейфа при длительных time‑lapse сериях.
- Автопарафокальности при смене объективов (уменьшает потерю времени и риск смазов).
Для построения полностью автоматизированных протоколов удобно, когда микроскоп, камера и параметры наблюдения управляются из единого интерфейса. Купить микроскоп Olympus BX63 можно в компании Микроптика — это практично, если вам нужна сразу готовая конфигурация с моторизованной флуоресценцией и настройкой под ваши каналы.
Практические примеры: иммунофлуоресценция и съёмка живых клеток
BX63 особенно хорошо раскрывается в задачах, где нужно много каналов, точная повторяемость и аккуратная работа со светом.
Иммунофлуоресценция (IF) на тканевых срезах и клетках
Типичный сценарий:
- Быстрый обзор в светлом поле (или слабой флуоресценции) для поиска области интереса.
- Мультиканальная запись (например, DAPI + 488 + 555 + 647) с фиксированными профилями экспозиции.
- Z‑стэк в выбранных областях для уверенного разделения структур по глубине.
- Документирование и измерения: площадь экспрессии, колокализация, интенсивность сигналов.
Что особенно важно настроить:
- минимизация перекрёстного возбуждения (правильные кубы/фильтры);
- одинаковые условия для серии препаратов (экспозиции, мощность, объектив, апертура);
- контроль фона (чистая оптика, качественные фильтры, корректная подготовка образца).
Живая клеточная съёмка (live‑cell fluorescence)
Хотя upright‑микроскоп чаще ассоциируется с фиксированными препаратами, BX63 можно использовать и для живых образцов в специализированных камерах/системах, если протокол это допускает.
Ключевые принципы:
- Минимальная световая доза: закрытый затвор между кадрами, низкая мощность, разумный интервал time‑lapse.
- Быстрое переключение каналов: моторизованная турель снижает время под светом.
- Стабильный фокус: Z‑управление и автофокус предотвращают «уплывание» резкости в длинных сериях.
- Правильные объективы: высокая NA помогает получить больше сигнала при меньшей экспозиции, что напрямую повышает шанс «увидеть больше, светя меньше».
Если вы выстроите флуоресценцию на BX63 как систему (фильтры + свет + моторизация + протоколы защиты), то получите не просто яркие картинки, а воспроизводимые высокоразрешающие данные, которые можно сравнивать между сериями, образцами и экспериментами.
