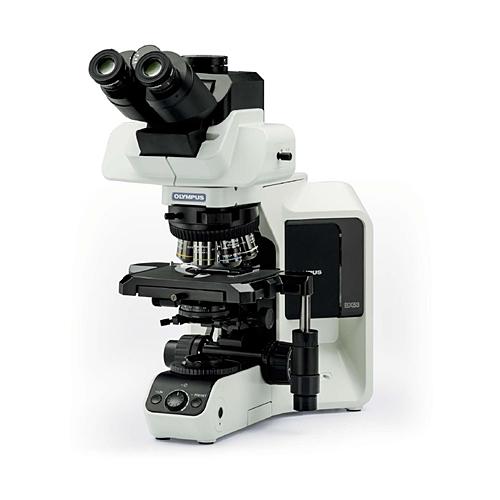

Микроскоп Olympus BX53 — это высокоточная платформа, созданная специально для задач флуоресцентной визуализации, включая многоканальные эксперименты, требующие последовательной регистрации нескольких флуорофоров. При правильной настройке система позволяет получать изображения высокого разрешения с чётким разделением каналов, минимальной перекрестной засветкой и стабильной интенсивностью сигнала. Для начинающих исследователей работа с многоканальной флуоресценцией может казаться сложной, однако поэтапный подход и понимание ключевых параметров делают процесс управляемым и воспроизводимым.
Флуоресцентная визуализация на BX53 особенно востребована в молекулярной биологии, нейробиологии, цитологии и онкологии. Она позволяет отслеживать распределение белков, оценивать структуру клеток, наблюдать динамику клеточных процессов и анализировать пространственные взаимоотношения нескольких меток одновременно. Уровень качества результата зависит от правильного выбора фильтровых кубов, источника света, экспозиции и стратегий защиты окрашенных образцов от фотодеградации.
Установка и подбор флуоресцентных кубов и источника света
Фильтровые кубы — сердце флуоресцентной системы. Они определяют, какие длины волн проходят через оптику, какие флуорофоры можно регистрировать и насколько хорошо будут разделены спектры.
Фильтровые кубы: как выбрать
При подборе кубов важно учитывать:
- Спектр возбуждения флуорофора — длина волны, при которой краситель проявляет наибольшую яркость.
- Спектр эмиссии — диапазон, в котором происходит излучение.
- Ширину полосы пропускания — узкополосные фильтры уменьшают перекрестный сигнал в многоканальной визуализации.
- Совместимость с конкретными красителями — например:
- DAPI (возбуждение ~360 нм, эмиссия ~460 нм);
- FITC или Alexa 488 (возбуждение ~490 нм, эмиссия ~520 нм);
- TRITC или Cy3 (возбуждение ~545 нм, эмиссия ~570 нм);
- Cy5 (возбуждение ~640 нм, эмиссия ~670 нм).
Установка кубов в BX53 производится через моторизованную или ручную турель, что позволяет без задержек переключаться между каналами.
Источники света
BX53 поддерживает разные варианты осветителей, каждый из которых имеет свои преимущества:
- LED-источники — стабильные, с низкой тепловой нагрузкой, быстро переключаются между длинами волн.
- Металлогалогенные лампы — мощные, подходят для слабых сигналов.
- Лазерные модули (опционально) — обеспечивают узкий спектр возбуждения, идеальны для сложной многоканальной визуализации.
При выборе источника света учитывают яркость красителей, чувствительность камеры и планируемую длительность эксперимента.
Оптимизация экспозиции и настройка интенсивности света
Правильно подобранные параметры экспозиции позволяют добиться точного баланса между яркостью, контрастом и минимизацией фотодеградации.
Экспозиция: ключевые правила
- Уменьшайте экспозицию до минимального уровня, обеспечивающего отчётливый сигнал.
Длительная экспозиция увеличивает шум и риск фотовредных эффектов. - Используйте программируемые параметры камеры.
Некоторые камеры позволяют автоматически компенсировать освещение без пересвета. - Оптимизируйте усиление (gain).
Чем выше усиление, тем больше шум — важно найти баланс.
Интенсивность света
Регулируется либо через источник света, либо через ПО камеры. Основные рекомендации:
- При работе с живыми объектами снижайте световой поток до минимума.
- Используйте нейтральные фильтры при чрезмерно ярком источнике.
- Избегайте автоматического режима яркости — он плохо подходит для многоканальной визуализации.
Если вы планируете приобрести Olympus BX53 вместе с LED-осветителями и фильтровыми кубами, в Microscope One можно оформить покупку комплекта, подходящего для многоканальных экспериментов, — специалисты помогут подобрать мощности и фильтры под ваши задачи.
Борьба с фотодеструкцией и корректная калибровка фильтров
Фотодеградация флуорофоров (фотоблеклость) — одна из основных проблем многоканальной флуоресценции. Правильные методы защиты позволяют значительно продлить время наблюдения.
Как предотвратить фотовредные эффекты
- Используйте антифейдинговые среды.
Они стабилизируют флуорофоры и замедляют разрушение. - Снижайте интенсивность света.
Оптимизация мощности возбуждения вдвое увеличивает время наблюдения. - Минимизируйте время пребывания образца под светом.
Закрывайте затвор между съемками. - Выбирайте устойчивые красители.
Некоторые флуорофоры имеют повышенную устойчивость к свету (например, Alexa Fluor).
Калибровка фильтров
Для корректной многоканальной съемки нужны:
- Проверка положения кубов — куб должен точно совпадать с оптическим трактом.
- Проверка спектрального соответствия — убедитесь, что каждый флуорофор возбуждается и регистрируется в правильном диапазоне.
- Минимизация перекрестной засветки — узкополосные фильтры и правильная последовательность съемки позволяют избежать смешивания сигналов.
Калибровка выполняется как вручную, так и программно в зависимости от установленного ПО.
Обзор программных решений и анализ полученных изображений
Флуоресцентная съемка невозможна без специализированного ПО, которое обеспечивает управление камерой, обработку данных и анализ.
Основные возможности ПО
- Управление экспозицией, gain и параметрами камеры
- Запись многоканальных изображений
- Получение Z-стеков и построение 3D-моделей
- Авторазделение каналов (spectral unmixing)
- Построение интенсивностных профилей, масок и измерений
Популярные программные пакеты
- ПО Olympus для серии BX — интуитивное управление и автоматизация протоколов.
- ImageJ/Fiji — бесплатное, мощное и гибкое решение для анализа.
- CellSens — идеален для анализа клеточных структур и документации.
- Imaris — продвинутая визуализация 3D-данных.
Анализ изображений
Основные задачи анализа включают:
- оценку интенсивности сигнала;
- сравнение распределения флуорофоров;
- сегментацию клеток и органелл;
- построение графических отчётов.
Важно соблюдать воспроизводимость параметров, чтобы данные можно было сопоставлять между экспериментами и наблюдателями.
